Sony KV-21M3K (chassis BE-4A) отключается, моргает 6 раз.

1 сообщение / 0 новое
svdok
Аватар пользователя svdok
Sony KV-21M3K (chassis BE-4A) отключается, моргает 6 раз.

Работы по ремонту этого телевизора я проводил в сервисном центре. Шасси BE-4A широко распространено в различных моделях телевизоров: KV-21M3K, KV-21T3K, KV-21T3R, KV-21M1K, KV-21T1R, KV-21T10R, KV-M2170K, KV-M2171K, и т.д.

Телешасси наделено системой контроля неисправности и защиты от запредельных режимов работы. Самодиагностика на данном шасси проводится микроконтроллером IC 001 и отображается серией вспышек светодиода – указывающих на причину неисправности. В данном случае телевизор нормально включается, работает 1,5 – 2 минуты, отключается с 6-ю вспышками светодиода – защита по току ( на шине Protect – 52 вывод контроллера IC 001 - высокий уровень).

 Спокойно разбираемся,  как работает защита по току цепи. Напряжение питания +135 V держится стабильно, не изменно даже перед самим отключением, ничего не греется. Отключение происходит одномоментно, экран тухнет и всё. Изучаем схему телевизора (BE-4A.pdf).

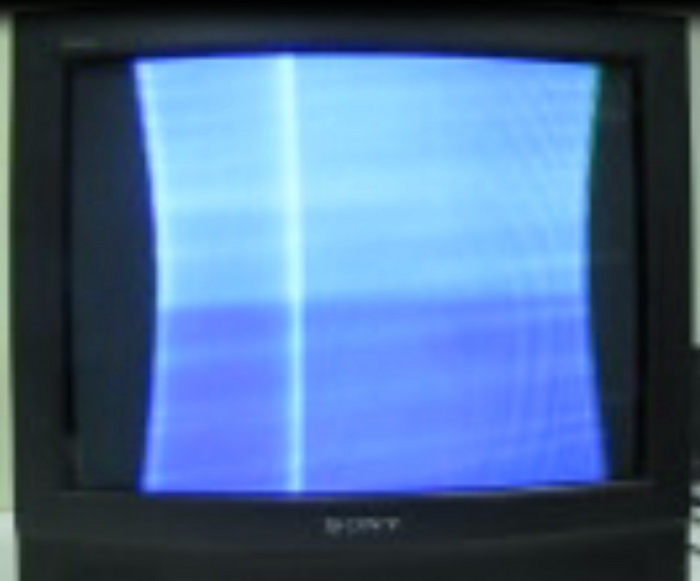

 Из схемы  видим, что  цепочка защитных каскадов, весьма специфична и может сама вносить ошибки в работу самодиагностики на микроконтроллере  IC 001 . Измеряем падение напряжения на токовом шунте R600. В рабочем режиме падение напряжения на нём не превышает 0,7 Вольт. Непропаев нет по всему шасси. На плате кинескопа проверяем наличие непропаев на транзисторах по цепи модуляторов пушек. Все нормально!  Взвесив все риски, выпаиваем цифровой транзистор Q602, а вывод 52 самого процессора сажаем не землю. Всё – защита выключена, но импульсы запуска строки проходят на выходной каскад строчной развёртки. Включаем телевизор. Все по сценарию – как всегда: работает 1,5 – 2 минуты, отключается. Но уже  с четырьмя  вспышками светодиода – сработала  защита по запуску, микросхема IC301 сняла импульсы запуска строки, отключив развёртку. Но теперь мы успеваем увидеть, суженый в виде подушки растр, синего цвета, с наклонными линиями обратного хода по всему зкрану.

 Это значит, что все худшие опасения сбылись, неисправен кинескоп. У него междуэлектродное замыкание. К сожалению, в телевизорах 21 дюйм этой линейки, это было предсказуемо. Замены такому кинескопу нет, да и экономически уже не выгодно восстанавливать эту модель.   Срок эксплуатации данного телевизора  более 20 лет.

Для повторной проверки уже на междуэлектродное замыкание кинескопа, телевизор с отключенной защитой можно ещё раз включить, при выходе на рабочий режим, после появления изображения, можно деревянной палочкой легко постучать по горловине кинескопа, тут же, в результате спровоцированного сотрясения и замыкания внутри горловины, происходит отключение, с засветкой экрана одним из цветов, с линиями обратного хода. Таким образом,  диагноз о неисправности кинескопа подтверждён. Телевизор  был  возвращён владельцу, а мастер получил хороший опыт в ремонте.
